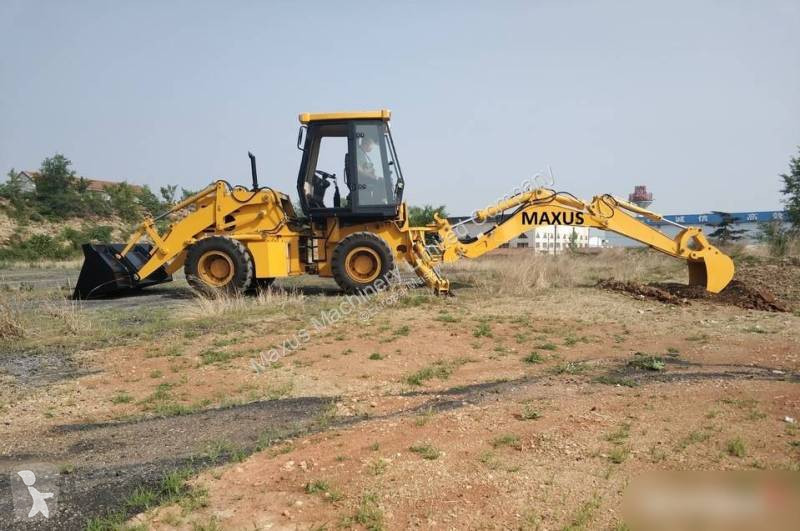

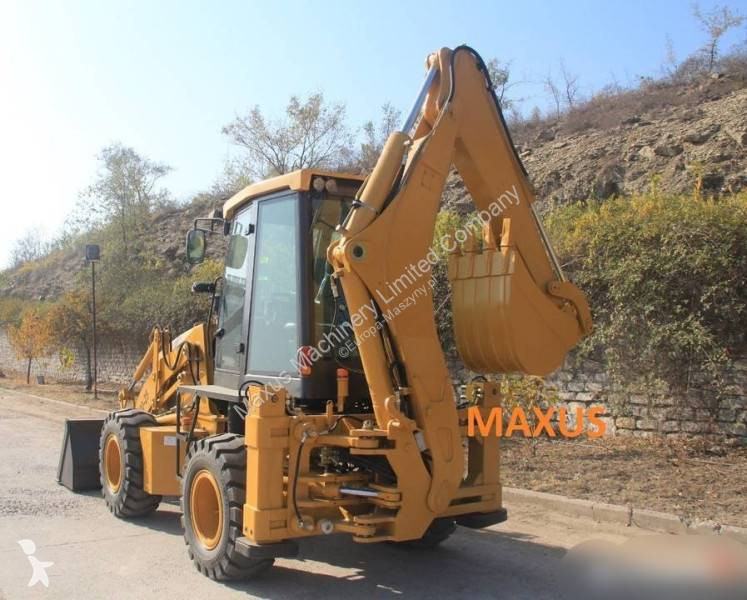

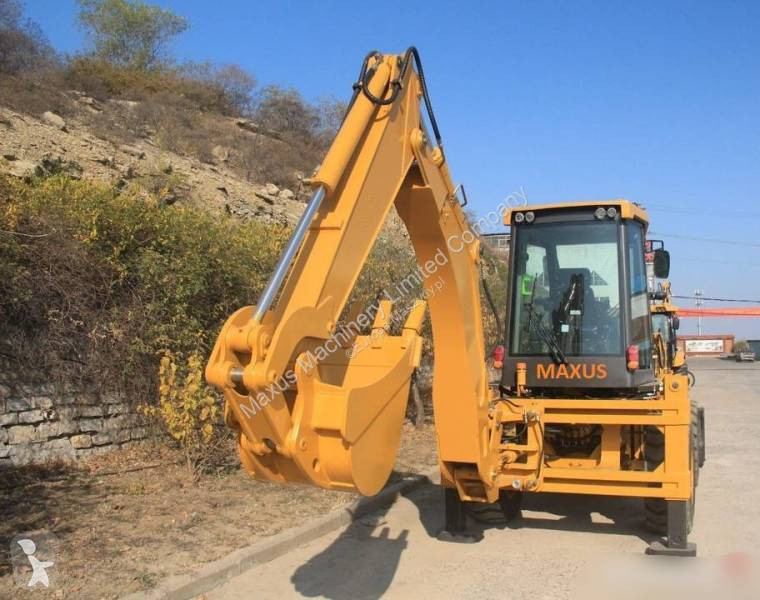

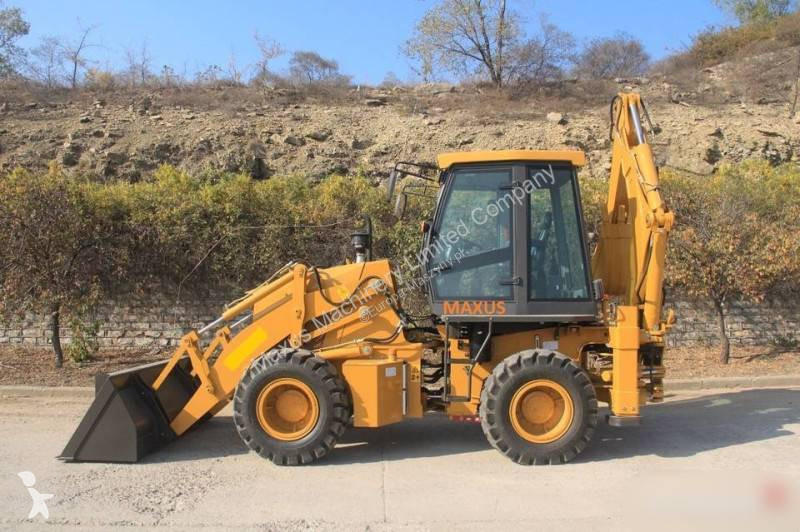

Fast rendegraver ny Maxus 3cx Diesel

POL>>
Główny parametr koparko-ładowarki MAXUS
Wymiar ogólny
1 Wymiar całkowity dł.*szer.*wys.(mm) 5910×2268×3760
2 Rozstaw osi 2250 mm
3 Tylne koło Rozstaw kół 1640 mm
4 min. Prześwit 300 mm
Główna specyfikacja techniczna ładowania
1 Obciążenie znamionowe 2500 KG
2 Masa robocza 7640 kg
3 Znamionowa pojemność łyżki 1,2m3
4 siła odspajania 38KN
5 Wysokość zrzutu łyżki 2742 mm
6 Zasięg wysypu ≤ 1062 mm
7 Poza łyżką 5018 mm
Główna specyfikacja techniczna kopania
1 Znamionowa pojemność łyżki do kopania 0,3m3
2 Maks. głębokość kopania 4082mm
4 Kąt obrotu chwytaka koparki 190o
5 Maks. Siła ciągnąca 39KN
Silnik wysokoprężny
1 Model YC4A105Z-T20
Średnica wewnętrzna cylindra*Skok 4-102×120
2 Wpisz bezpośrednio w wierszu
wtrysk czterosuwowy i spalanie wtryskowe
Izba
3 Moc znamionowa 75 (kW)
4 Całkowity wydech cylindra 3,9 (L)
5 Prędkość znamionowa 2200 (r/min)
6 Maks. Moment obrotowy ≥410NM/1500r/min
7 min. Zużycie paliwa ≤216g/km.h
System transmisji
1 Przemiennik momentu obrotowego
Model YJ280
Typ Jednostopniowe Trzy Elementy
Maks. Sprawność 84,4%
Ciśnienie wlotowe 0,4 MPa — 0,55 MPa
Ciśnienie wylotowe 1,2 MPa — 1,5 MPa
Metoda chłodzenia Chłodzenie olejem Cyrkulacja ciśnienia
2 Obudowa skrzyni biegów
moc na wale
Transmisja
Olej
Ciśnienie sprzęgła
1373 kPa—1569 kPa
Pozycja zmiany biegów Dwa biegi do przodu, dwa
Biegi do tyłu
Maksymalna prędkość 22 km/h
Opony
1 Wzór 16/70-20
2 Nacisk koła przedniego 0,22 MPa
3 Nacisk tylnego koła 0,22 MPa
Układ hydrauliczny
1 Moc kopania chwytaka koparki 46,5 KN
2 Moc kopania czerpaka 44KN
3 Czas podnoszenia łyżki 5,4 sek
4 Czas opuszczania łyżki 3,1 s
5 Czas rozładowania łyżki 2,0 s
Układ hamulcowy
1 Hamulec roboczy Powietrze nad olejem Zacisk hamulca
2. Koparko-ładowarka
Typ zewnętrzny
Samoregulacja
Równowaga własna
2 Hamulec awaryjny Operacja Moc Implementacja
hamulec
Obsługa ręczna Zasilanie
Hamulec kończący
Układ kierowniczy
1 Model urządzenia sterującego BZZ5-250
2 Kąt skrętu ±36 o
3 min. promień skrętu 5018mm
4 Ciśnienie układu 18Mpa
Oś
1 Producent Fabryka osi Feicheng
2 Główny typ skrzyni biegów Podwójna redukcja
Końcowy reduktor Jednostopniowy końcowy reduktor
Znamionowa ładowarka osi 7,5 t
Pojemność oleju
1 Zbiornik oleju napędowego 90 l
UA>>
Основний параметр екскаватора-навантажувача MAXUS

Загальні розміри

Загальний розмір (довжинаширинависота, мм): 5910×2268×3760
Колісна база: 2250 мм
Розмір задньої колії: 1640 мм
Мінімальний кліренс: 300 мм
Основні технічні характеристики завантаження

Номінальне навантаження: 2500 кг
Робоча маса: 7640 кг
Номінальна місткість ковша: 1,2 м³
Зусилля відриву: 38 кН
Висота вивантаження ковша: 2742 мм
Виліт вивантаження: ≤1062 мм
Загальний виліт ковша: 5018 мм
Основні технічні характеристики копання

Номінальна місткість копального ковша: 0,3 м³
Максимальна глибина копання: 4082 мм
Кут повороту ковша: 190°
Максимальне зусилля тяги: 39 кН
Дизельний двигун

Модель: YC4A105Z-T20
Діаметр циліндра * хід поршня: 4-102×120
Тип: прямий впорскування, чотиритактний, згоряння уприскування
Камера згоряння
Номінальна потужність: 75 кВт
Загальний об'єм циліндра: 3,9 л
Номінальна швидкість: 2200 об/хв
Максимальний крутний момент: ≥410 Нм/1500 об/хв
Мінімальна витрата пального: ≤216 г/км·год
Система трансмісії

Гідротрансформатор:
Модель: YJ280
Тип: одноступінчастий, трьохелементний
Максимальна ефективність: 84,4%
Вхідний тиск: 0,4–0,55 МПа
Вихідний тиск: 1,2–1,5 МПа
Метод охолодження: охолодження оливою, циркуляція під тиском
Корпус коробки передач:
Потужність на валу
Тиск зчеплення: 1373–1569 кПа
Передачі: дві вперед, дві назад
Максимальна швидкість: 22 км/год
Шини

Розмір: 16/70-20
Тиск у передніх шинах: 0,22 МПа
Тиск у задніх шинах: 0,22 МПа
Гідравлічна система

Сила копання ковша: 46,5 кН
Сила копання рукояті: 44 кН
Час підйому ковша: 5,4 с
Час опускання ковша: 3,1 с
Час розвантаження ковша: 2,0 с
Гальмівна система

Робоче гальмо: пневматичне з гідравлічним приводом, гальмівний супорт
Тип: зовнішній, саморегульований, самобалансуючий
Аварійне гальмо: ручне управління, гальмо з живленням
Система рульового керування

Модель рульового пристрою: BZZ5-250
Кут повороту: ±36°
Мінімальний радіус повороту: 5018 мм
Тиск системи: 18 МПа
Мости

Виробник: Feicheng
Тип основної передачі: подвійне зменшення
Остаточна передача: одноступінчаста
Номінальна навантажувальна здатність осі: 7,5 т
Ємності

Бак для пального: 90 л

ENG>>
Main Specifications of the MAXUS Backhoe Loader

Overall Dimensions

Total dimensions (L×W×H, mm): 5910×2268×3760
Wheelbase: 2250 mm
Rear wheel track width: 1640 mm
Minimum ground clearance: 300 mm
Main Technical Specifications for Loading

Rated load: 2500 KG
Operating weight: 7640 KG
Rated bucket capacity: 1.2 m³
Breakout force: 38 KN
Bucket dump height: 2742 mm
Dump reach: ≤1062 mm
Overall reach with bucket: 5018 mm
Main Technical Specifications for Digging

Rated digging bucket capacity: 0.3 m³
Maximum digging depth: 4082 mm
Excavator grab rotation angle: 190°
Maximum drawbar pull: 39 KN
Diesel Engine

Model: YC4A105Z-T20
Bore×Stroke: 4-102×120
Type: Direct injection, four-stroke, combustion injection chamber
Rated power: 75 kW
Total cylinder displacement: 3.9 L
Rated speed: 2200 rpm
Maximum torque: ≥410 Nm/1500 rpm
Minimum fuel consumption: ≤216 g/km·h
Transmission System

Torque converter:
Model: YJ280
Type: Single-stage, three-element
Maximum efficiency: 84.4%
Inlet pressure: 0.4 MPa — 0.55 MPa
Outlet pressure: 1.2 MPa — 1.5 MPa
Cooling method: Oil cooling, pressure circulation
Gearbox housing:
Shaft power
Oil pressure: 1373 kPa — 1569 kPa
Gear positions: Two forward gears, two reverse gears
Maximum speed: 22 km/h
Tires

Size: 16/70-20
Front tire pressure: 0.22 MPa
Rear tire pressure: 0.22 MPa
Hydraulic System

Excavator grab digging force: 46.5 KN
Bucket digging force: 44 KN
Bucket lifting time: 5.4 seconds
Bucket lowering time: 3.1 seconds
Bucket dumping time: 2.0 seconds
Braking System

Service brake: Air over oil, caliper brake
External type
Self-adjusting
Self-balancing
Emergency brake: Manual operation, powered braking
Steering System

Steering device model: BZZ5-250
Steering angle: ±36°
Minimum turning radius: 5018 mm
System pressure: 18 MPa
Axle

Manufacturer: Feicheng Axle Factory
Main gearbox type: Double reduction
Final drive: Single-stage final reducer
Rated axle load: 7.5 T
Oil Capacity

Fuel tank: 90 L
