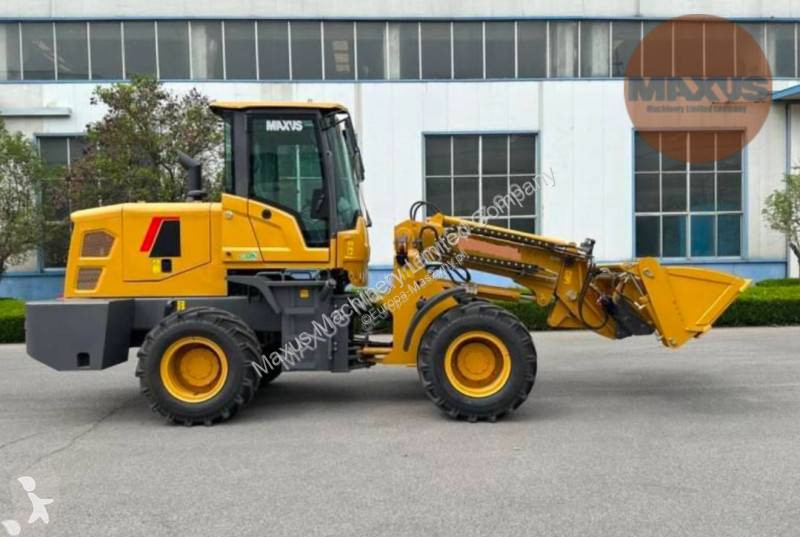

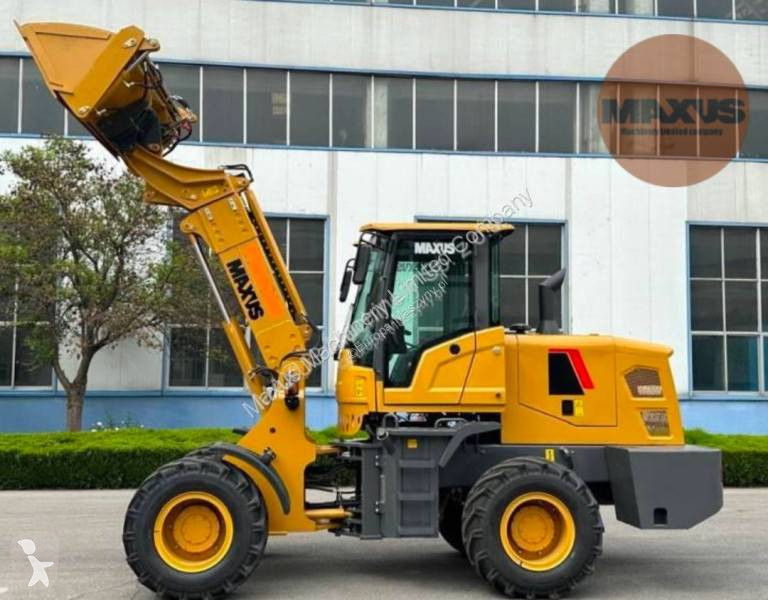

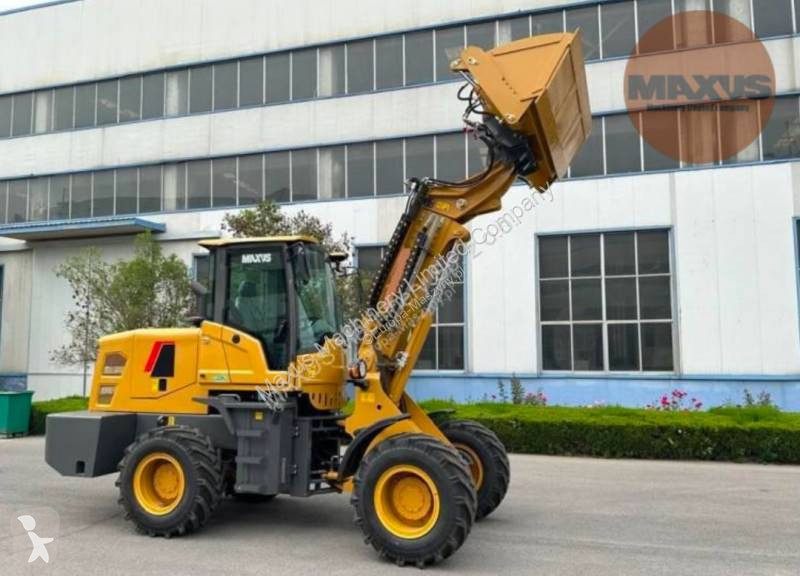

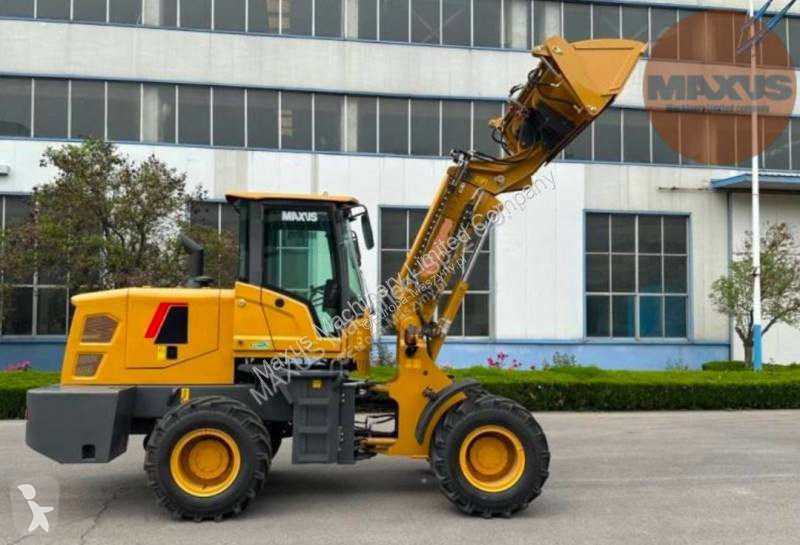

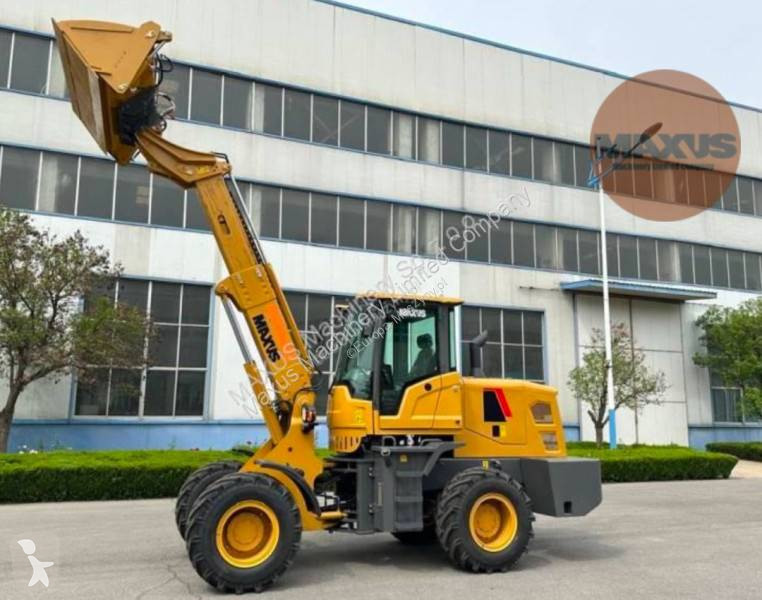

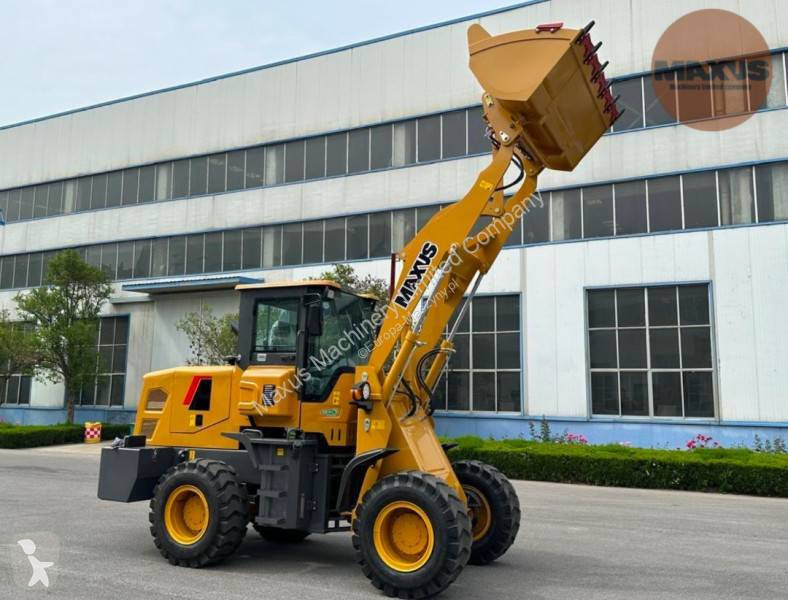

Læsser på dæk ny Maxus 5m Diesel

english :
Trade Name: MAXUS

Engine

(1) Brand/Model: Yunnei YN33GBZ

(2) Type: Inline, water-cooled, four-cylinder, turbocharged diesel engine

(3) Rated Power: 90 HP

Optional Models:

EPA3 YANMAR engine; EPA3

CUMMINS engine; EPA4

2. General Dimensions

(1) Overall Length: 6500 mm

(2) Overall Width: 2000 mm

(3) Overall Height: 2860 mm

(4) Bucket Hinge Pin Height: 4500 mm

(5) Telescopic Stroke: 1100 mm

(6) Extended Arm Length: 2950 mm

(7) Maximum Bucket Lifting Height: 5100 mm

(8) Maximum Bucket Discharge Height: 4000 mm

3. Transmission System

Gearbox + Hydraulic Torque Converter + Drive Shaft + Hub Reducer

4. Bucket

(1) Volume: approximately 1 m³

(2) Width: approximately 2000 mm

(3) Type: Reliable threaded coupling with teeth

Maximum Load: 2000 kg, including bucket or attachments

5. Operational Specifications

Steering: Hydraulic articulated steering

Drive: Four-wheel drive

Hydraulic Quick Coupler: Yes

Mechanical Joystick: Yes

Constant Lifting: Yes

6. Brake System

(1) Main Brake: Disc brake on all four wheels

(2) Parking Brake: Disc brake

7. Tires

(1) Model: 16/70-20 Chevron pattern tire

(2) Size: Width 380 mm, Diameter 1075 mm

8. Wheelbase: 2550 mm

9. Track Width: 1600 mm

10. System Working Pressure: 20 MPa

11. Weight: 5500 kg

PL:
Nazwa handlowa MAXUS

Silnik

(1) marka/model: Yunnei YN33GBZ

(2) Typ: układ rzędowy, chłodzony wodą, czterocylindrowy,

turbodoładowany silnik Diesla

(3) Moc znamionowa: 90 KM

Model opcjonalne:

Silnik EPA3 YANMAR;EPA3

Silnik CUMMINS; EPA4

2.0 Ogólne wymiary

(1) Długość całkowita: 6500 mm

(2) Szerokość całkowita: 2000 mm

(3) Wysokość całkowita: 2860 mm

(4) Sworzeń zawiasu łyżki Wysokość:

4500 mm

(5) Skok teleskopowy 1100 mm

(6) Wydłużona długość ramienia

2950 mm

Łyżka Maks. wysokość podnoszenia

5100 mm

Łyżka Maks. wysokość rozładunku

4000 mm

System transmisji 3.0

Skrzynia biegów + konwerter hydrauliczny + wał napędowy + oś reduktora piasty

4.0 Ładowacz:

(1) Pojemność: około 1m³

(2) Szerokość: około 2000 mm

(3) Typ: Wytrzymała śruba na zębach

Maks. Obciążenie:

2000kg

łącznie z łyżką lub osprzętem

5.0 Specyfikacje operacyjne

Układ kierowniczy:

Przegubowy hydrauliczny układ kierowniczy

Układ napędowy: Napęd na cztery koła

Szybko zamykacz hydrauliczny

Tak

Mechaniczny joystick pilota

Wyświetlanie

Tak

(5) Stały wzrost tak

6.0 Układ hamulcowy

(1) Hamulec główny Hamulec tarczowy na cztery koła

(2) Hamulec postojowy: Hamulec tarczowy

7.0 Opony

(1) Model: 16/70-20 Opona w jodełkę

(2) Rozmiar: Szerokość: 380 mm Średnica: 1075 mm

8,0 Rozstaw osi: 2550 mm

9,0 Tor: 1600 mm

10. Ciśnienie systemowe: 20 MPa

11. Waga: 5500 kg

Ukraine:
Торгова назва: MAXUS

Двигун

(1) Марка/модель: Yunnei YN33GBZ

(2) Тип: рядний, водяного охолодження, чотирициліндровий, турбодизельний двигун

(3) Номінальна потужність: 90 к.с.

Моделі за вибором:

Двигун EPA3 YANMAR; EPA3

Двигун CUMMINS; EPA4

2. Загальні розміри

(1) Загальна довжина: 6500 мм

(2) Загальна ширина: 2000 мм

(3) Загальна висота: 2860 мм

(4) Висота осі шарніра ковша: 4500 мм

(5) Тельескопічний хід: 1100 мм

(6) Подовжена довжина стріли: 2950 мм

(7) Максимальна висота підйому ковша: 5100 мм

(8) Максимальна висота вивантаження ковша: 4000 мм

3. Система трансмісії

Коробка передач + гідравлічний перетворювач моменту + карданний вал + редуктор на ступиці

4. Ковш

(1) Об’єм: близько 1 м³

(2) Ширина: близько 2000 мм

(3) Тип: Надійна різьбова муфта з зубами

Максимальне навантаження: 2000 кг, включаючи ковш або обладнання

5. Технічні характеристики експлуатації

Кермо: гідравлічне зчленоване кермування

Привід: повний привід

Гідравлічний швидкозмінний механізм: Так

Механічний джойстик: Так

Постійне підвищення: Так

6. Гальмівна система

(1) Основне гальмо: дискове гальмо на чотири колеса

(2) Стоянкове гальмо: дискове гальмо

7. Шини

(1) Модель: 16/70-20 шина з малюнком "ялинка"

(2) Розмір: ширина 380 мм, діаметр 1075 мм

8. Колія: 2550 мм

9. Колія: 1600 мм

10. Робочий тиск системи: 20 МПа

11. Вага: 5500 кг
