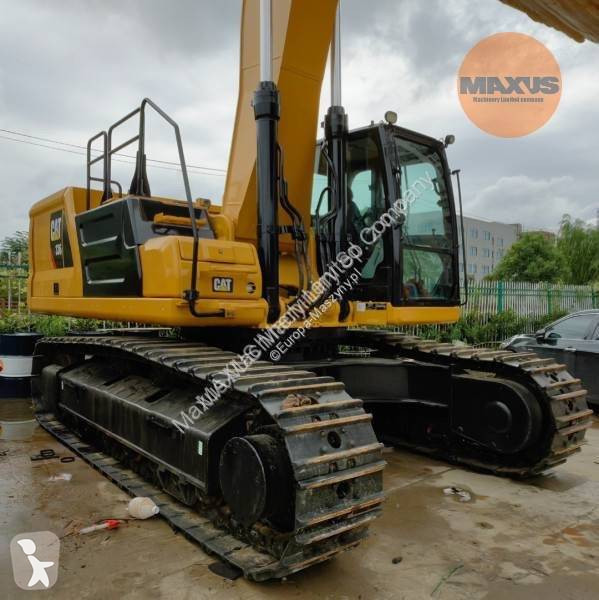

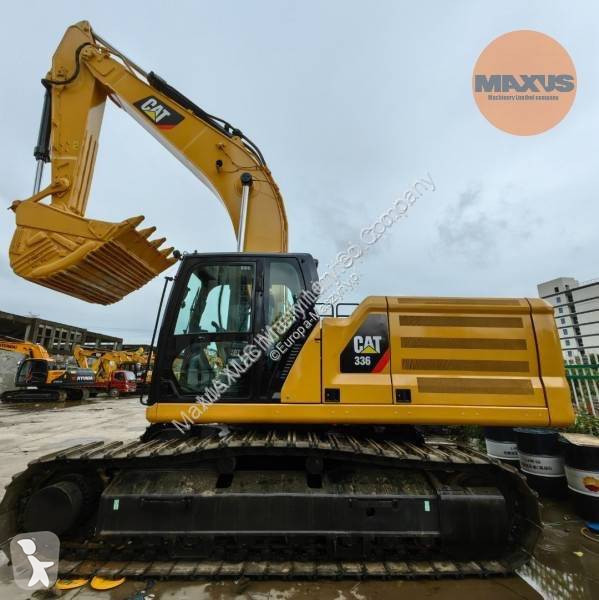

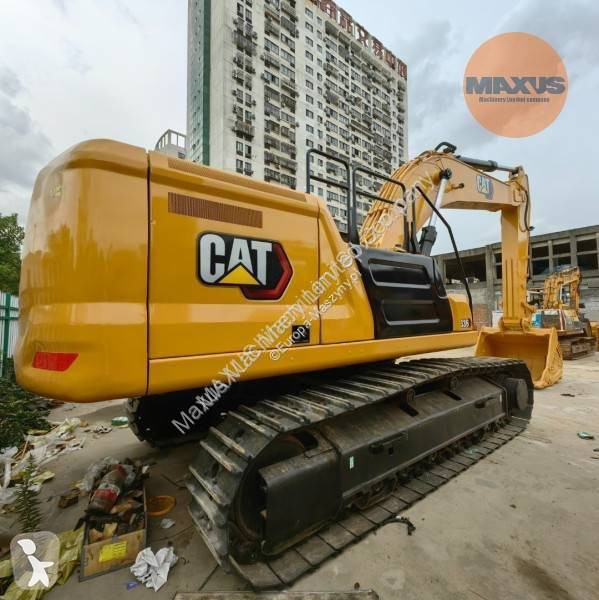

Læsser på larvebånd brugt Caterpillar Cat 336D Diesel

Dane techniczne CAT 336

Silnik
Model silnika Cat C7.1
Średnica cylindra 105 mm
Skok tłoka 135 mm
Pojemność skokowa 7.01 I
Układ hydrauliczny
Główny układ – maks. natężenie przepływu 560 l/min
Ciśnienie maksymalne – osprzęt 35000 kPa
Maksymalne ciśnienie — osprzęt — tryb udźwigu 38000 kPa
Maksymalne ciśnienie – jazda 35000 kPa
Maksymalne ciśnienie – obrót 29400 kPa
Mechanizm obrotu
Prędkość mechanizmu obrotu 8.84 r/min
Maksymalny moment obrotu 143 kN·m
Masy
Masa eksploatacyjna 36800 kg
Objętości płynów eksploatacyjnych
Pojemność zbiornika paliwa 600 I
Układ chłodzenia 39 I
Układ oleju silnikowego 25 I
Napęd mechanizmu obrotu — każdy 18 I
Zwolnica – każda 8 I
Układ hydrauliczny – ze zbiornikiem 373 I
Zbiornik oleju hydraulicznego 161 I
Zbiornik DEF 50 I
Wymiary
Wysięgnik Zasięg 6,5 m (21stóp i 4cale)
Ramię Zasięg 3,9 m (12stóp i 10cali)
Łyżka HD 2,12 m3 (2,77 jarda3)
Wysokość transportowa – do szczytu kabiny 3180 mm
Wysokość poręczy 3180 mm
Długość transportowa 11180 mm
Promień obrotu rufy 3530 mm
Prześwit przeciwwagi 1260 mm
Prześwit 510 mm
Długość gąsienicy 5030 mm
Długość gąsienicy do środka rolek 4040 mm
Rozstaw gąsienic 2740 mm
Szerokość transportowa 3190 mm
Szerokość transportowa – z nakładkami 850 mm (33 cale) 3590 mm
Zakresy i siły robocze
Maksymalna głębokość kopania 8210 mm
Wysięgnik Zasięg 6,5 m (21stóp i 4cale)
Ramię Zasięg 3,9 m (12stóp i 10cali)
Łyżka HD 2,12 m3 (2,77 jarda3)
Zasięg maksymalny na poziomie podłoża 11760 mm
Maksymalna wysokość skrawania 10740 mm
Maksymalna wysokość wyładunku 7480 mm
Minimalna wysokość wyładunku 1890 mm
Maksymalna głębokość wybierania z wykopu z płaskim dnem o dł. 2440 mm (8 stóp) 8080 mm
Maksymalna głębokość wykopu o pionowej ścianie 6500 mm
Siła kopania łyżki – ISO 210 kN
Siła kopania ramienia – ISO 145 kN
Zrównoważone rozwiązania
Zdatność do recyklingu 98%

eng:

Technical Specifications CAT 336
Engine

Engine Model: Cat C7.1
Cylinder Diameter: 105 mm
Stroke: 135 mm
Displacement: 7.01 L

Hydraulic System

Main System – Maximum Flow Rate: 560 L/min
Maximum Pressure – Attachment: 35000 kPa
Maximum Pressure – Attachment – Lifting Mode: 38000 kPa
Maximum Pressure – Travel: 35000 kPa
Maximum Pressure – Swing: 29400 kPa

Swing Mechanism

Swing Speed: 8.84 r/min
Maximum Torque: 143 kN·m

Weights

Operating Weight: 36800 kg

Fluid Capacities

Fuel Tank Capacity: 600 L
Cooling System: 39 L
Engine Oil System: 25 L
Swing Drive – Each: 18 L
Final Drive – Each: 8 L
Hydraulic System – With Tank: 373 L
Hydraulic Oil Tank: 161 L
DEF Tank: 50 L

Dimensions

Boom Reach: 6.5 m (21 ft 4 in)
Arm Reach: 3.9 m (12 ft 10 in)
HD Bucket Capacity: 2.12 m³ (2.77 yd³)
Transport Height – To Top of Cab: 3180 mm
Railing Height: 3180 mm
Transport Length: 11180 mm
Tail Swing Radius: 3530 mm
Counterweight Clearance: 1260 mm
Ground Clearance: 510 mm
Track Length: 5030 mm
Track Length to Center Rollers: 4040 mm
Track Gauge: 2740 mm
Transport Width: 3190 mm
Transport Width – With Extensions: 850 mm (33 in) 3590 mm

Working Ranges and Forces

Maximum Digging Depth: 8210 mm
Boom Reach: 6.5 m (21 ft 4 in)
Arm Reach: 3.9 m (12 ft 10 in)
HD Bucket Capacity: 2.12 m³ (2.77 yd³)
Maximum Reach at Ground Level: 11760 mm
Maximum Cutting Height: 10740 mm
Maximum Dump Height: 7480 mm
Minimum Dump Height: 1890 mm
Maximum Depth of Flat Bottom Excavation with Length of 2440 mm (8 ft): 8080 mm
Maximum Depth of Vertical Wall Excavation: 6500 mm
Bucket Digging Force – ISO: 210 kN
Arm Digging Force – ISO: 145 kN

Sustainable Solutions

Recyclability: 98%

This provides a comprehensive overview of the CAT 336 excavator's specifications, including its engine, hydraulic system, dimensions, and performance capabilities.

UA:
Технічні характеристики CAT 336
Двигун

Модель двигуна: Cat C7.1
Діаметр циліндра: 105 мм
Хід поршня: 135 мм
Об'єм: 7.01 л

Гідравлічна система

Головна система – максимальний потік: 560 л/хв
Максимальний тиск – обладнання: 35000 кПа
Максимальний тиск – обладнання – режим підйому: 38000 кПа
Максимальний тиск – рух: 35000 кПа
Максимальний тиск – обертання: 29400 кПа

Механізм обертання

Швидкість обертання механізму: 8.84 об/хв
Максимальний обертальний момент: 143 кН·м

Ваги

Робоча вага: 36800 кг

Обсяги експлуатаційних рідин

Об'єм паливного бака: 600 л
Охолоджувальна система: 39 л
Система моторного масла: 25 л
Привід обертання – кожен: 18 л
Фінальний привід – кожен: 8 л
Гідравлічна система – з баком: 373 л
Бак гідравлічного масла: 161 л
Бак DEF: 50 л

Розміри

Дальність стріли: 6,5 м (21 фут 4 дюйми)
Дальність руки: 3,9 м (12 футів 10 дюймів)
Об'єм ковша HD: 2,12 м³ (2,77 ярда³)
Транспортна висота – до верху кабіни: 3180 мм
Висота перил: 3180 мм
Транспортна довжина: 11180 мм
Радіус обертання хвоста: 3530 мм
Кліренс контрваги: 1260 мм
Кліренс: 510 мм
Довжина гусениці: 5030 мм
Довжина гусениці до центра роликів: 4040 мм
Ширина гусениць: 2740 мм
Транспортна ширина: 3190 мм
Транспортна ширина – з накладками: 850 мм (33 дюйми) 3590 мм

Робочі діапазони та сили

Максимальна глибина копання: 8210 мм
Дальність стріли: 6,5 м (21 фут 4 дюйми)
Дальність руки: 3,9 м (12 футів 10 дюймів)
Об'єм ковша HD: 2,12 м³ (2,77 ярда³)
Максимальна дальність на рівні землі: 11760 мм
Максимальна висота різання: 10740 мм
Максимальна висота скидання: 7480 мм
Мінімальна висота скидання: 1890 мм
Максимальна глибина вибірки з котловану з пласким дном довжиною 2440 мм (8 футів): 8080 мм
Максимальна глибина котловану з вертикальною стіною: 6500 мм
Сила копання ковша – ISO: 210 кН
Сила копання руки – ISO: 145 кН

Сталий розвиток

Придатність до переробки: 98%

Ці характеристики надають повний огляд специфікацій екскаватора CAT 336, включаючи його двигун, гідравлічну систему, розміри та робочі можливості.
